GDL型立式多級管道泵

GDL多級管道泵概述
GDL立式多級管道離心泵是本公司在結合用戶的使用要求及消防有關標準，并根據JB/TQ6435.2-92標準設計制造的新一代產品。
GDL多級管道離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能像閥門一樣安裝在管路中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了優秀的水力模型，所以它還具有運行平穩等優點，而且軸封采用耐磨機械密封，無泄露，使用壽命長。
為了能更好的滿足用戶的要求，本公司還開發了出水口位于上部的GDLS型，其進出口可以有不同的相對位置（0°、90°、180°）安裝，使用方便。

為了使用戶能安全、可靠的使用該型泵，本公司特別研制了便拆式結構型，它除具有GDL、GDLS的一切優點外，為您更換機械密封等易損件提供了方便、快捷、省力的途徑，使GDL管道離心泵無憂運行與維護。
GDL管道離心泵應用范圍
GDL管道離心泵主要適用于高壓運行系統中冷熱清水的循環和增壓，高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
工作條件
１、本型多級管道泵可輸送清水或物理化學性質類似于清水的液體。 液體溫度：-15οC~+120οC。
２、工作壓力：工作壓力 <2.5MPa，即系統壓力=入口壓力+閉閥工作時的壓力<2.5MPa
３、周圍環境的溫度應低于40οC，相對濕度不超過95%。
４、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊的材料滿足使用要求。
立式多級泵型號意義：
例如：25GDL2-12×5
25：進出口口徑(mm)
GDL：立式多級泵
2：額定流量(m3/h)
12：單級揚程（m）
5：級數（葉輪數量）

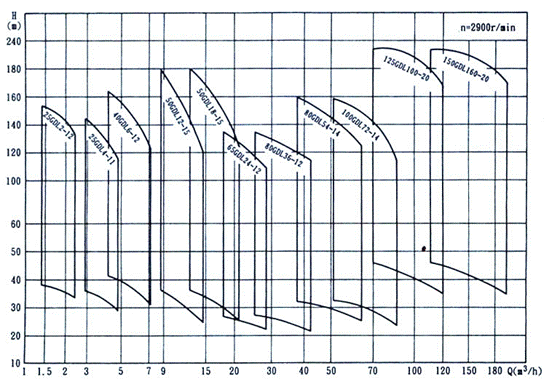

GDL立式多級泵性能譜圖

注：多級泵性能參數是以水位測試介質獲得的，如果輸送的介質密度和黏度發生變化，性能譜圖會發生略微調整。

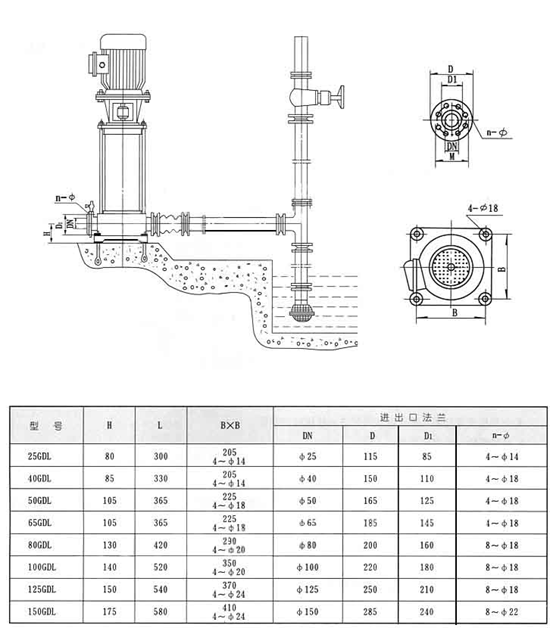

GDL立式管道離心泵安裝尺寸及示意圖（此示意圖是引水示意圖）
